Sistema ALCMS ATX
El sistema ALCMS (Airport Lighting Control and Monitoring System) es de suma importancia para la operación de un Aeropuerto, ya que mediante este sistema se tiene el control de las luces y de sus diferentes circuitos como son: Pista, Rodajes, PAPI, Aproximación, Destello, Cono de Viento y Faro Giratorio; adicionalmente se tiene el control de las luces de Plataforma y la alarma del CREI.
De igual forma el sistema cuenta con la capacidad de monitorear los Reguladores de Corriente Constante (RCC) en tiempo real el status de cada uno de ellos.
Ya que el sistema ALCMS debe tener la capacidad operativa 24/7 se ha adicionado un lazo de comunicación inalámbrica y de esta forma tener una comunicación redundante con el medio principal, siendo este la Fibra óptica.
​
​
Derivado de lo anteriormente mencionado los sistemas ALCMS que actualmente manejamos son los siguientes:
​
Tabla comparativa
Sistema ALCMS ATX BASIC (ATX-CAV1)
![](https://static.wixstatic.com/media/a80aae_de78578d3d834bbfa6ab2d85ac760a0f.png/v1/fill/w_60,h_34,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/a80aae_de78578d3d834bbfa6ab2d85ac760a0f.png)
Este sistema está compuesto por dos gabinetes de control, el primero está localizado en la Torre de Control, está integrado por una pantalla touch (consola de 22”) precargada con el software AVATX realizado a medida para el Aeropuerto y mediante el cual el operador (Controlador Aéreo) tiene el control de los circuitos de luces existentes (PISTA, RODAJE, PAPI, AROX., DESTELLO); el segundo gabinete está localizado en la Subestación de Ayudas Visuales del Aeropuerto, el cual recibe las instrucciones del gabinete de Torre y controla los Reguladores de Corriente Constante (RCC) de acuerdo a la selección del Operador de Torre.
Adicionalmente el sistema cuenta con Alerta por fallo en el lazo de comunicación, la cual se restablece de forma automática cuando el lazo de comunicación sea restablecido.
El lazo de comunicación entre gabinetes puede ser por medio de Fibra Óptica o por Comunicación Inalámbrica.
NOTA: El sistema BASIC es compatible con las funciones del sistema EXTENDED y ADVANCED, por lo que se puede escalar teniendo el sistema BASIC a un EXTENDED o al ADVANCED.
Sistema ALCMS ATX EXTENDED (ATX-CAV2/ATX-CAV3)
![](https://static.wixstatic.com/media/a80aae_de78578d3d834bbfa6ab2d85ac760a0f.png/v1/fill/w_60,h_34,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/a80aae_de78578d3d834bbfa6ab2d85ac760a0f.png)
El sistema ATX EXTENDED posee las características del sistema BASIC pero puede incorporar otras funciones:
-
Monitoreo básico en los Reguladores de Corriente Constante (RCC).- En este monitoreo se añade una alarma a la consola de control, la cual indica si existe alguna falla en el accionamiento de los RCC o en su caso algún problema en el circuito y su estado en el campo.
-
Lazo de comunicación redundante por medio de un enlace Inalámbrico.- Mediante esta opción se tiene la capacidad de que el sistema siga operando en caso de que el lazo principal de Fibra Óptica presente algún tipo de daño o de problemas con la comunicación.
-
NOTA: El sistema EXTENDED es compatible con las funciones del sistema ADVANCED, por lo que se puede escalar teniendo el sistema EXTENDED al sistema ADVANCED.
Sistema ALCMS ATX ADVANCED (ATX-CAV4)
![](https://static.wixstatic.com/media/a80aae_0a83298982924ee9983df6ac5f1a2074.png/v1/fill/w_49,h_28,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/a80aae_0a83298982924ee9983df6ac5f1a2074.png)
![](https://static.wixstatic.com/media/a80aae_a6acb1875bef499d8ff82fbf57464dc6.png/v1/fill/w_49,h_28,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/a80aae_a6acb1875bef499d8ff82fbf57464dc6.png)
![](https://static.wixstatic.com/media/82355d_12891d79271b4765a97dc0d8e7d599f8.png/v1/fill/w_49,h_28,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/82355d_12891d79271b4765a97dc0d8e7d599f8.png)
![](https://static.wixstatic.com/media/a80aae_0a83298982924ee9983df6ac5f1a2074.png/v1/fill/w_49,h_28,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/a80aae_0a83298982924ee9983df6ac5f1a2074.png)
El sistema ATX ADVANCED posee las características de los sistemas BASIC y EXTENDED, pero se adicionan más funciones permitiendo tener un sistema más robusto.
Las funciones que presenta este sistema son las siguientes:
-
Monitoreo Avanzado en los Reguladores de Corriente Constante (RCC).- En este monitoreo se incluye la capacidad de observar y registrar el comportamiento de cada uno de los RCC, así como de tener el tiempo real sus valores en Corriente, Voltaje, Meggeo, Potencia, Alarma por Circuito Abierto, Alarma por Sobrecarga, etc., todo esto en tiempo real.
-

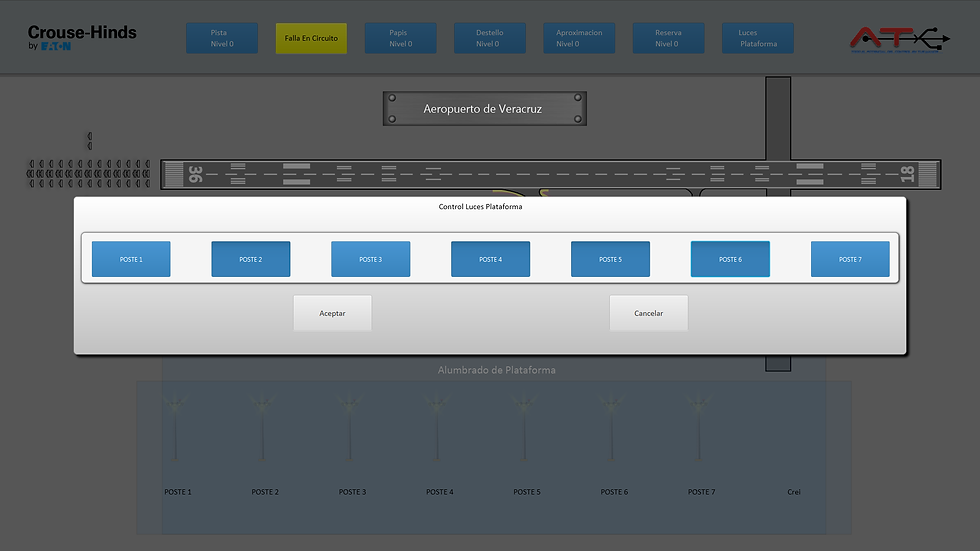

Gabinete de Control de la Subestación de Ayudas Visuales SMART.- El gabinete de control cuenta con una pantalla touch (14”) mediante la cual se monitorea el comportamiento de cada uno de los RCC, este comportamiento se registra y puede ser consultado mediante otra ventana; por otra parte se tiene un acceso a la consola de control de Torre con la cual se puede visualizar su funcionamiento.
-
Gabinete de control adicional.- Este gabinete de control está enfocado ya sea para el Jefe de Mantenimiento o al personal encargado del sistema ALCMS, este gabinete cuenta con una pantalla touch (22”) la cual presenta todas y cada una de las funciones del gabinete de control de Subestación SMART. Este gabinete puede estar localizo donde el cliente lo solicite.
